Delikli Panel | Məlumat Mərkəzinin soyudulması üçün dəqiq hava axını

Yüksək sıxlıqlı serverlər intensiv istilik yaradır. Müvafiq hava axını olmadan qaynar nöqtələr yaranır, avadanlıq tıxanır və etibarlılıq pozulur. TheDelikli Panel -danHuahong mərtəbəsihəllini çatdırır. Qatılaşdırılmış soyuq haddelenmiş poladdan eyni şəkildə paylanmış perforasiyadan hazırlanmış bu panel səmərəli ventilyasiya, sabit yük qabiliyyəti və antistatik qorunma təmin edir. Xüsusilə soyuq keçid/isti koridor mühafizə sistemləri üçün nəzərdə tutulmuşdur, o, dəqiq kompüter otağının ventilyasiya döşəməsi üçün üstünlük verilən seçimdir.

Perforasiya edilmiş panel nədir?

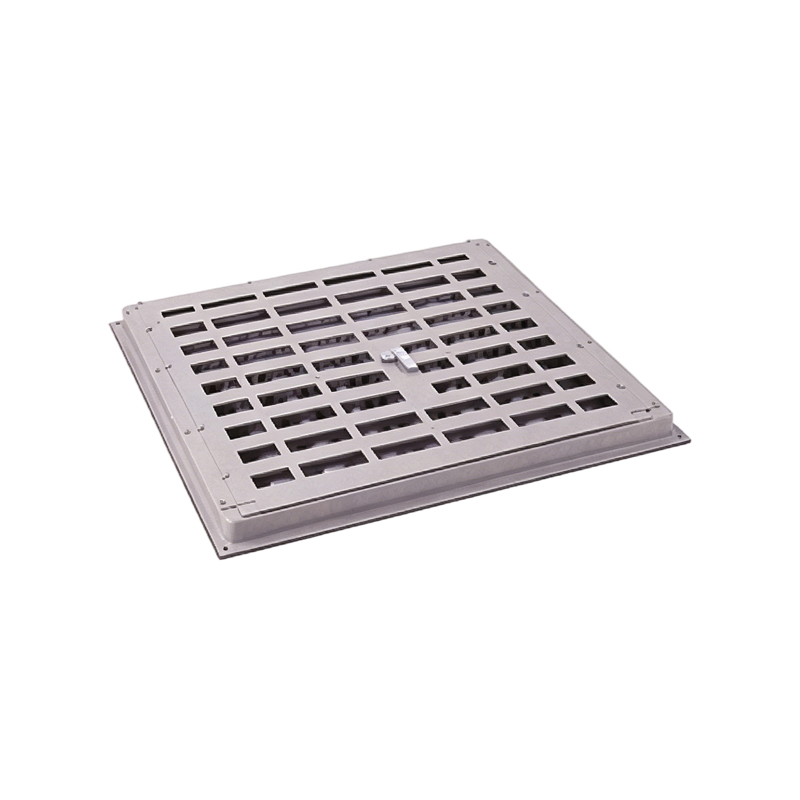

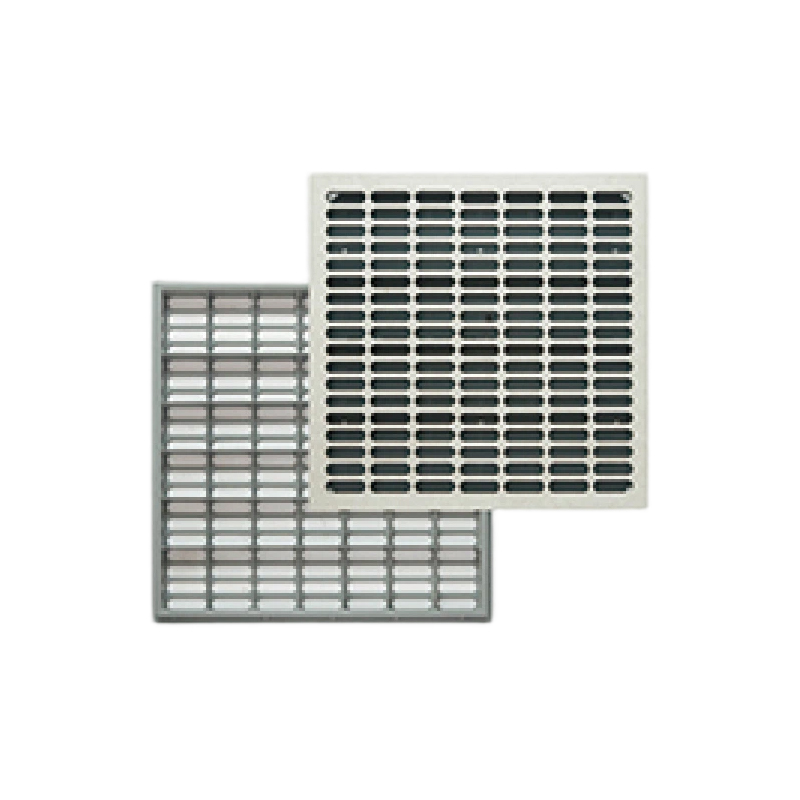

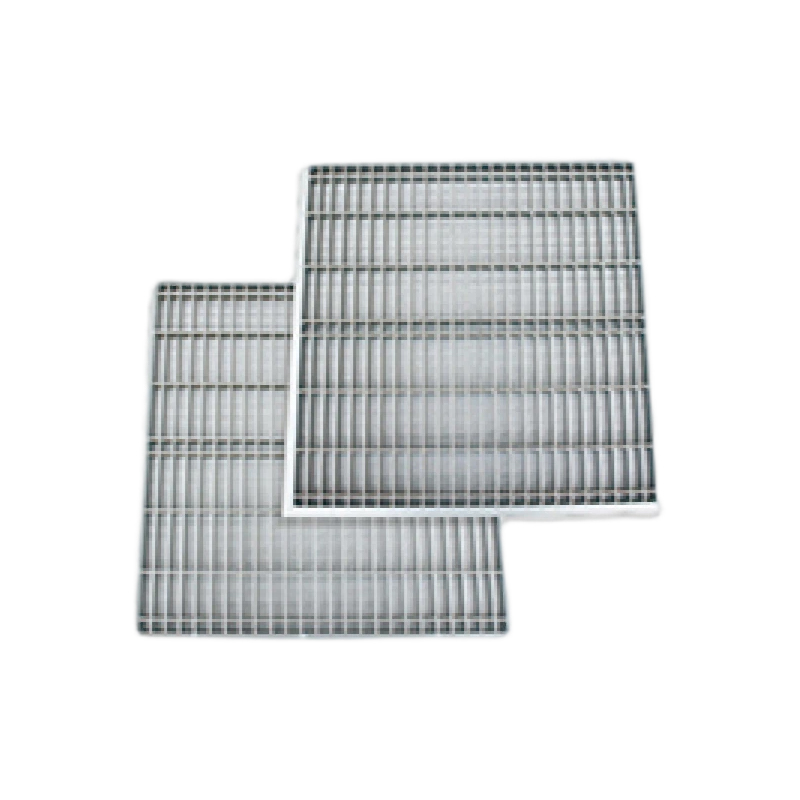

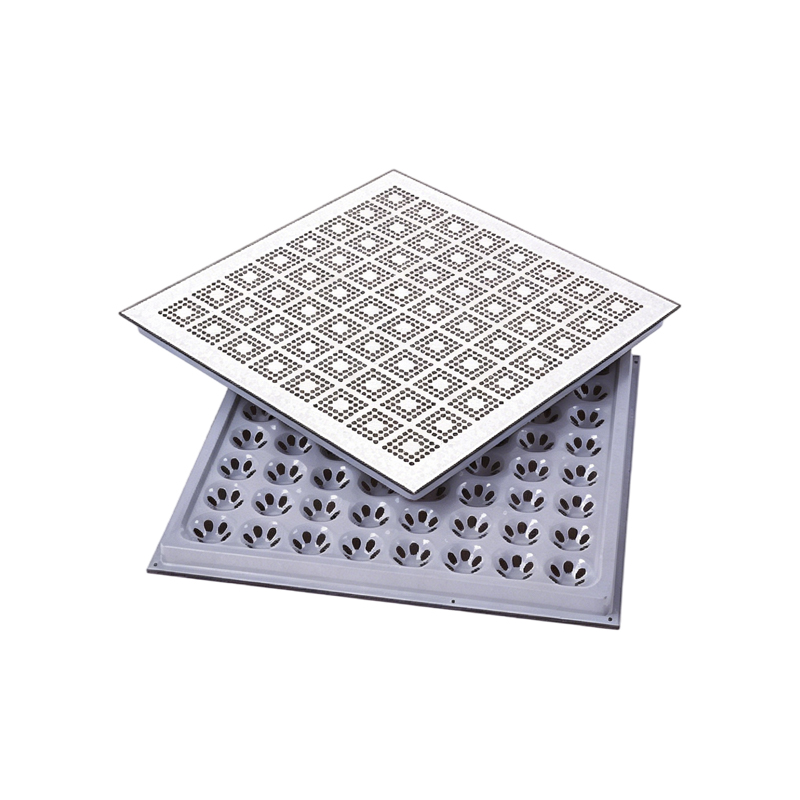

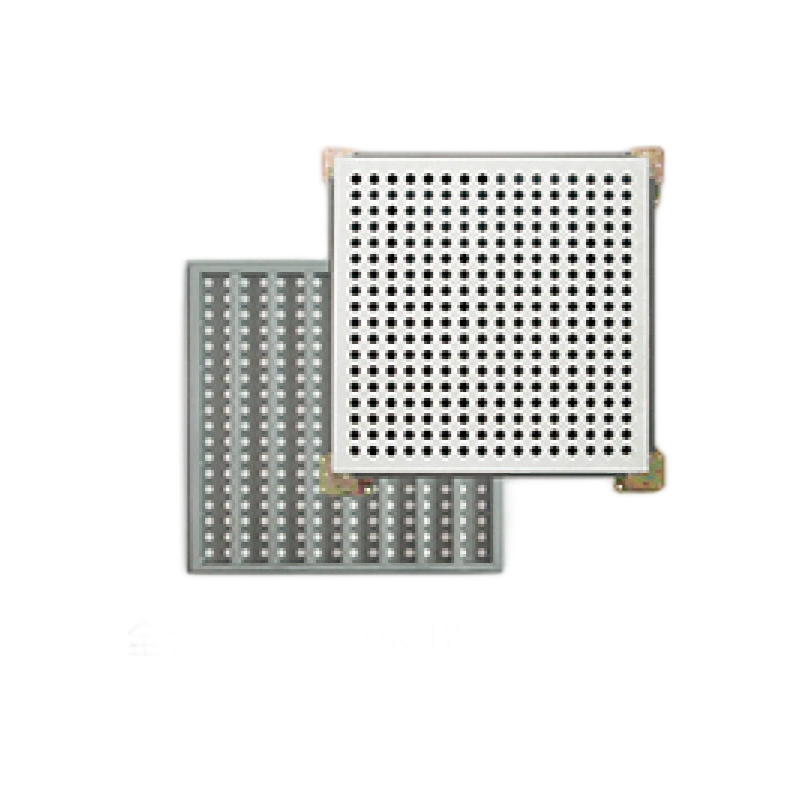

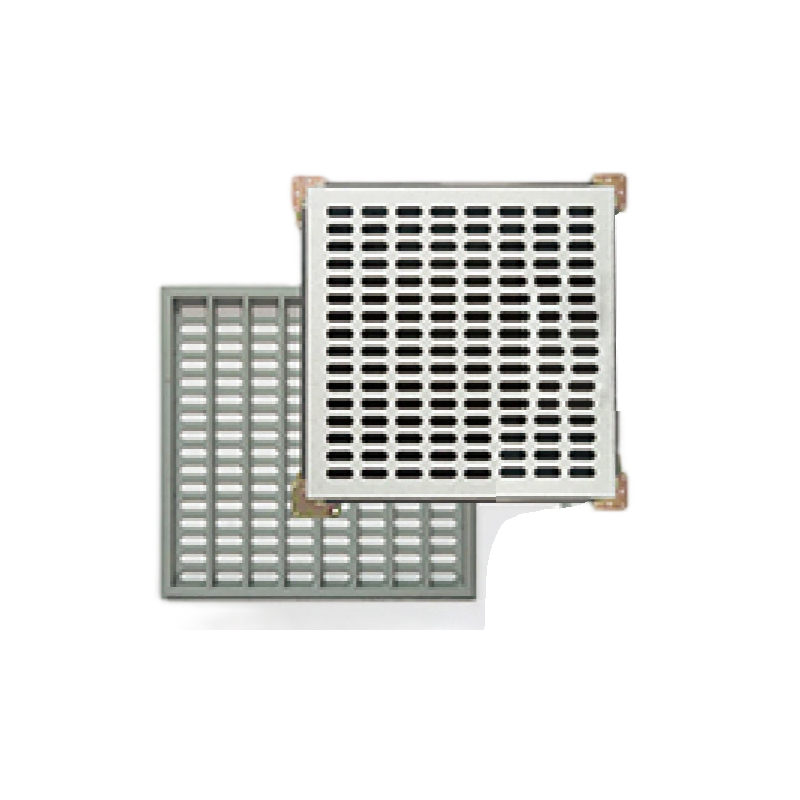

A Delikli Panel səthində bərabər aralıklı deşiklərə malik modul tipli qaldırılmış döşəmə panelidir. Döşəmə plenumundan soyuducu havanı birbaşa avadanlıq girişlərinə çatdırmaq üçün server rəflərinin qarşısında bərk panelləri əvəz edir. Tamamilə polad konstruksiya həm havalandırma, həm də yükdaşıma qabiliyyətini təmin edir.

Məhsulun Tərifi və Əsas Funksiyaları

- Tərif: Havalandırma üçün vahid perforasiya konstruksiyasına malik tam poladdan hazırlanmış döşəmə paneli

- Əsas funksiya: Məlumat mərkəzinin soyuq keçidlərindəki server girişlərinə soyuducu hava çatdırın

- Əlavə funksiyalar: Antistatik qorunma, avadanlığın yüklənməsinə dəstək, döşəmənin altına kabel girişi

Panelin tikintisi

İstehsal prosesi

- Material: Qatılaşdırılmış soyuq haddelenmiş polad lövhə

- formalaşdıran: Bir parça ştamplama və formalaşdırma (qaynaqlanmayan montaj)

- Perforasiya: Vahid deşik paylanması ilə dəqiq zımbalama

- Kənar bitirmə: Buruq yoxdur, idarə etmək üçün hamardır

- Səthi müalicə: Fosfatlama + elektrostatik püskürtmə

İkili marka keyfiyyətinə nəzarət

Hər ikisiHuahong vəOuli brendlər ciddi istehsal standartlarına əməl edirlər. Hər bir panel qablaşdırmadan əvvəl perforasiya dəqiqliyi yoxlanışı, düzlük testi və yük yoxlamasından keçir.

Texniki Spesifikasiyalar

Əsas Parametrlər

Yük Tutumu Seçimləri

Ventilyasiya Xüsusiyyətləri

Ölçü Dəqiqliyi

- Perforasiya vahidliyi: Ölü ləkələr yoxdur – hətta hava axınının paylanması

- Burrsız kənarlar: İstifadə və quraşdırma üçün təhlükəsizdir

- Düzlük tolerantlığı: ≤ 0,5 mm-dən çox 600 mm

- Panelin dəyişdirilməsi: Standart şəbəkə uyğunluğu

Delikli Panelin Əsas Üstünlükləri

1. İstiliyin çıxarılması üçün səmərəli ventilyasiya

- Deliklərin vahid paylanması bərabər hava axını təmin edir

- Ölü nöqtələr və ya bloklanmış ventilyasiya zonaları yoxdur

- Fərdi ventilyasiya dərəcəsi (30%-60%)

- Soyuq koridor/isti keçid üçün nəzərdə tutulmuşdur

2. Yüksək Güc və Yük Tutumu

- Qatılaşdırılmış soyuq haddelenmiş polad konstruksiya

- Bir parça ştamplama – zəif qaynaq nöqtələri yoxdur

- Yük altında elastik deformasiya ≤ 2.0mm

- Serverləri, UPS bölmələrini və ağır avadanlıqları dəstəkləyir

3. Antistatik və Korroziyaya davamlıdır

- Fosfatlama + elektrostatik çiləmə üsulu

- Antistatik diapazonda səth müqaviməti

- Pas və korroziyaya davamlıdır

- Məlumat mərkəzi mühitlərində uzun xidmət müddəti

4. Moduldur və Saxlanması Asandır

- Standart 600×600 mm ölçü

- Tez quraşdırma və dəyişdirmə

- Asan təmizləmə – hamar səth dəliklərin tıxanmasının qarşısını alır

- Standart dayaq sistemləri ilə uyğun gəlir

5. Fərdiləşdirilə bilən ventilyasiya dərəcəsi

- 30% - 60% açıq sahə seçimləri

- Xüsusi istilik yükü tələblərinə uyğunlaşdırılmışdır

- Az soyutmanın və ya boş hava axınının qarşısını alır

- CRAC fanının səmərəliliyini optimallaşdırır

6. Burrs yoxdur - Təhlükəsiz və Professional

- Çapaq təmizləmə prosesi ilə dəqiq zımbalama

- İdarəetmə və ayaq hərəkəti üçün hamar kənarlar

- Kabellərə və ya əllərə zərər verə biləcək kəskin kənarlar yoxdur

- Müştəri ilə üz-üzə olan sahələrdə peşəkar görünüş

7. İkili Brend Keyfiyyəti – Huahong & Ouli

- Ciddi istehsal nəzarəti

- Davamlı perforasiya dəqiqliyi

- Üstün düzlük və davamlılıq

- Bazardakı adi məhsullardan daha yaxşıdır

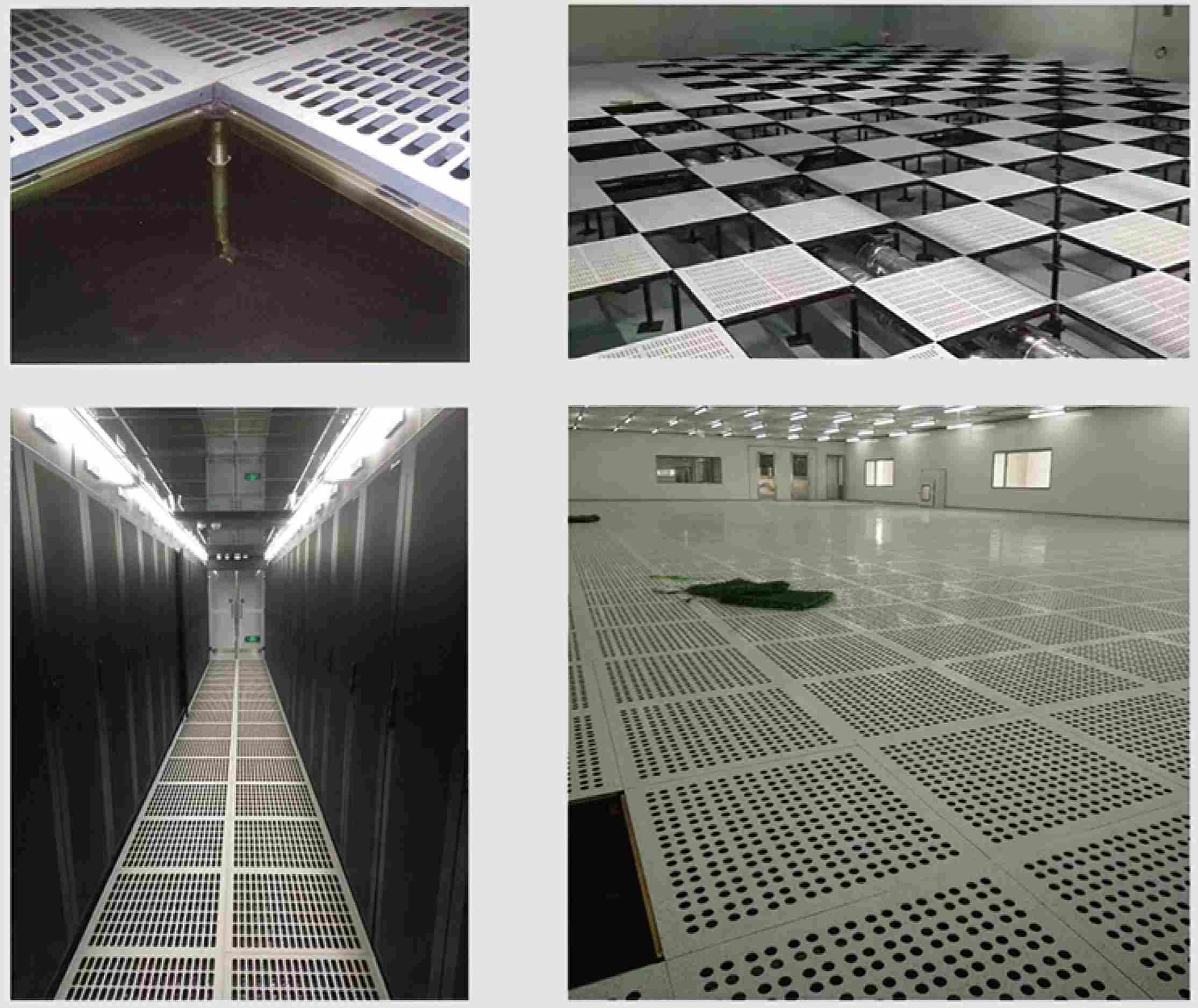

Delikli Panel üçün tətbiqlər

İlkin Tətbiqlər

- Data mərkəzləri və IDC otaqları

- Server otaqları və kompüter otaqları

- Soyuq koridor/isti keçid mühafizə sistemləri

- Telekommunikasiya avadanlıqları otaqları

- Yüksək performanslı hesablama mərkəzləri

- Yüksək istilik sıxlığı olan avadanlıq yerləri

- Şəbəkə avadanlıqları otaqları

Bu məhsul kimə lazımdır?

Yerləşdirmə Strategiyası

- Soyuq koridor: Server rəflərinin qarşısında perforasiya edilmiş panellər

- İsti koridor: Egzoz havasını ehtiva edən bərk panellər

- Piyada yolları: Möhkəm və ya aşağı havalandırma panelləri

- Raflar altında: Delikli panellər server girişləri ilə uyğunlaşdırılmışdır

【Delikli Panel】 Tez-tez verilən suallar

S1: Server otağım üçün hansı ventilyasiya dərəcəsinə ehtiyacım var?

Cavab: Tələb olunan ventilyasiya dərəcəsi rafın istilik sıxlığından və döşəmənin altındakı hava təchizatı təzyiqindən asılıdır. Ümumi təlimatlar:30-40% havalandırma – Aşağı və orta istilik yükləri (hər rack üçün 3-5 kVt), orta dərəcədə soyutma ehtiyacı olan standart server otaqları.45-50% havalandırma – Orta və yüksək istilik yükləri (hər rafa 5-8 kVt), tipik məlumat mərkəzinin soyuq keçidləri.55-60% havalandırma – Yüksək istilik yükləri (hər rack üçün 8-12kW+), yüksək sıxlıqlı hesablama, isti keçidin saxlanması sistemləri.Huahong mərtəbəsidəstəkləyir30%-dən 60%-ə qədər fərdiləşdirilə bilən ventilyasiya dərəcələri . Yeni layihələr üçün CFD təhlili aparın və ya xüsusi CRAC axın sürətinizə, plenum dərinliyinə və rack düzeninizə əsaslanaraq optimal açıq sahəni hesablamaq üçün Huahong ilə məsləhətləşin. Yanlış ventilyasiya dərəcələri ya az soyutmaya (isti nöqtələr) və ya həddindən artıq soyutmaya (boş enerji sərf edilməsinə) səbəb olur.

2-ci sual: Delikli Panel ağır server rafları üçün kifayət qədər güclüdürmü?

Cavab: Bəli. TheDelikli Panel istifadə edirqalınlaşdırılmış soyuq haddelenmiş polad bir hissəli ştamplama forması ilə - zəif qaynaq nöqtələri yoxdur. Elastik deformasiya yük altında ≤2,0 mm-dir. Yük tutumu seçdiyiniz modeldən asılıdır:FS662 (363 KG) - Yüngül havalandırma yerləri.FS800 (454 KG) – Standart server otaqları.FS1250 (567 KG) - Orta sıxlıqlı rəflər.FS1500 (680 KG) – Yüksək sıxlıqlı şkaflar.FS2000 (907 KG) – Ağır texnika zonaları. Ayaq yükü 200-300KG olan standart server rəflərinin əksəriyyəti üçün FS800 və ya FS1250 modelləri kifayətdir. Ağır UPS avadanlığı və ya yüksək sıxlıqlı saxlama massivləri üçün FS1500 və ya FS2000 seçin. Polad qalınlığını aşağı qiymətə endirən bəzi rəqiblərdən fərqli olaraq, Huahong istifadə edirtam qalınlıqlı polad perforasiya ilə belə struktur bütövlüyünü təmin etmək.

3-cü sual: Deliklər toz və ya zibillə bağlanırmı? Paneli necə təmizləmək olar?

Cavab: TheDelikli Panel asan təmizləmə üçün nəzərdə tutulmuşdur. Səth elektrostatik püskürtmə ilə hamardır, toz yığılmasına qarşı müqavimət göstərir. Daimi baxım üçün:Gündəlik – Tozları təmizləmək üçün səthi quru süpürgə ilə qurutun və ya vakuum edin.Həftəlik – Daha dərindən təmizləmək üçün nəm bir parça və ya yumşaq sabun və su ilə süpürgə istifadə edin.Tıxanmış deşiklər üçün – Hər hansı zibilləri təmizləmək üçün fırça əlavəsi olan tozsorandan və ya alt tərəfdən sıxılmış havadan istifadə edin.etməyin yüksək təzyiqli su axını və ya aşındırıcı təmizləyicilərdən istifadə edin - bunlar antistatik örtüyü zədələyə bilər. Hamar səth və çapıqsız deşik kənarları zibilin yapışmasının qarşısını alır. Tökmə və ya kobud səthli perforasiya edilmiş plitələrlə müqayisədə, Huahong perforasiya panellərini təmiz saxlamaq əhəmiyyətli dərəcədə asandır. Təmiz otaq mühitləri üçün, hətta kiçik səth tozu ilə də hava axını saxlamaq üçün daha çox deşikli yüksək ventilyasiya modelləri təyin edin.

S4: Perforasiya modelini və ya ventilyasiya dərəcəsini fərdiləşdirə bilərəmmi?

Cavab: Bəli. Huahong Floor dəstəkləyir30%-dən 60%-ə qədər fərdiləşdirilə bilən ventilyasiya dərəcələri . Siz soyutma dizaynınız üçün lazım olan dəqiq açıq sahə faizini təyin edə bilərsiniz. Standart nümunələrə aşağıdakılar daxildir: bütün panel üzrə vahid deşik paylanması, hədəflənmiş soyutma üçün yüksək sıxlıqlı perforasiya zonaları və maksimum hava axını üçün kənardan kənara perforasiya. Böyük layihələr üçün xüsusi deşik diametrləri və boşluq nümunələri mövcuddur. Panel üçün tələb olunan CFM və ya hədəf açıq sahə faizini təmin edin və Huahong buna uyğun istehsal edəcək. Bu fərdiləşdirmə sizə nə az havalandırma (isti nöqtələrə səbəb olur), nə də həddindən artıq havalandırma (soyuq hava və enerji sərf etmə) təmin edir. Tövsiyə üçün soyutma tələblərinizlə Huahong ilə əlaqə saxlayın.

S5: Huahong Perforasiya Paneli ilə adi perforasiya edilmiş plitələr arasındakı fərq nədir?

Cavab: Beş əsas fərq Huahong-u fərqləndirirDelikli Panel adi məhsullardan.Birincisi, polad qalınlığı – Huahong qalınlaşdırılmış soyuq haddelenmiş poladdan istifadə edir; bir çox rəqib yük qabiliyyətini itirərək xərcləri azaltmaq üçün qalınlığı azaldır.İkincisi, formalaşdırma üsulu – Bir parça ştamplama və formalaşdırma, ayrıca qaynaq nöqtələri yoxdur; adi panellər uğursuz ola biləcək qaynaqlı birləşmələrdən istifadə edə bilər.Üçüncüsü, perforasiya keyfiyyəti – Çapaqsız dəqiq zımbalama, çuxurların vahid paylanması; adi panellərdə tez-tez uyğun olmayan deşiklər və ya kəskin kənarlar var.Dördüncüsü, yükləmə qabiliyyəti – Huahong panelləri perforasiyalara baxmayaraq daha yüksək gücü saxlayır; adi panellər daha asan deformasiya olunur.Beşinci, ikili marka keyfiyyətinə nəzarət – Huahong və Ouli brendləri ciddi istehsal standartlarına əməl edir; adi məhsullar uyğunsuz keyfiyyətə malikdir. Etibarlılığın və soyutma səmərəliliyinin vacib olduğu məlumat mərkəzləri üçün Huahong panelləri daha uzun ömür və daha yaxşı performans təmin edir.

S6: Huahong perforasiya edilmiş panellər üçün quraşdırma və satış sonrası dəstək təmin edirmi?

Cavab: Bəli. Huahong Floor hərtərəfli dəstək verir.Quraşdırma xidmətləri daxildir: yerində ölçmə və yerləşdirmə dizaynı, təlim keçmiş ekipajlar tərəfindən peşəkar quraşdırma (bir çox bölgələrdə mövcuddur), mövcud postament şəbəkələri ilə sistem inteqrasiyası və quraşdırmadan sonrakı düzlük və hava axınının yoxlanılması.Öz podratçılarından istifadə edən müştərilər üçün , Huahong ətraflı quraşdırma təlimatları və uzaqdan texniki dəstək təmin edir.Zəmanət : Poladın bütövlüyünü, perforasiya keyfiyyətini, yük performansını və antistatik xüsusiyyətləri əhatə edən 5 illik struktur zəmanəti.Satış sonrası dəstək : Texniki sənədlər, təsdiqlənmiş qüsurlar üçün dəyişdirmə panelləri və böyük layihələr üçün isteğe bağlı yerində yoxlama.Fərdiləşdirmə dəstəyi : Havalandırma dərəcəsinin fərdiləşdirilməsi, kənar bitirmə seçimləri (keçirici zolaq və ya haşiyəsiz) və yük modelinin seçimi. Tam dəstək təklifi üçün layihə təfərrüatları ilə Huahong ilə əlaqə saxlayın.

7-ci sual: Delikli Panellər yeraltı hava təchizatı sistemləri ilə istifadə edilə bilərmi?

Cavab: Tamamilə.Delikli Panellər xüsusi olaraq məlumat mərkəzlərində yayılmış yeraltı hava paylama (UFAD) sistemləri üçün nəzərdə tutulmuşdur. Panel beton plitənin üstündə tənzimlənən postamentlərdə oturur və təzyiqli hava plenumu yaradır. CRAC/CRAH qurğusu soyuq havanı plenuma itələyir. Hava təbii olaraq soyuq koridorda yerləşdirilən panellərdəki deliklərdən qalxır. Deliklərin vahid paylanması panelin bütün üzü boyunca ardıcıl hava axını təmin edir. Ən yaxşı nəticələr üçün: Havanın düzgün paylanması üçün minimum plenum dərinliyini 300 mm (12 düym) təmin edin. Hava sızmasının qarşısını almaq üçün bərk panellərdə kabel kəsiklərini möhürləyin. Hava keçməsinin qarşısını almaq üçün contalı dayaqlardan və ya kənar möhürlərdən istifadə edin. Havalandırma sürətini soyutma dizaynınızla əlaqələndirin - daha yüksək perforasiya panelləri daha çox hava axını təmin edir, həm də plenum statik təzyiqini azaldır. Huahong, xüsusi CRAC axını sürətiniz və otaq planınız üçün optimal ventilyasiyanı hesablamağa kömək edə bilər.

Quraşdırma Təlimatları

Standart quraşdırma addımları

1. Döşəməni təmizləyin və plenum dərinliyini yoxlayın (minimum 300 mm)

2. 600×600 mm ölçülü şəbəkədə postament mövqelərini qeyd edin

3. Dizayn hündürlüyündə tənzimlənən postamentləri quraşdırın

4. Yanal dayanıqlıq üçün stringerlər quraşdırın (lazım olduqda)

5. Delikli Panelləri soyuq keçid mövqelərində yerləşdirin

6. Möhkəm panelləri isti koridorda və gediş yollarında yerləşdirin

7. Düzlüyünü 2 m səviyyə ilə yoxlayın

8. Kənar trim və giriş rampalarını quraşdırın

Yerləşdirmə üzrə Ən Yaxşı Təcrübələr

- Soyuq koridor: Perforasiya edilmiş panellər birbaşa server rack girişlərinin qarşısında

- İsti koridor: Möhkəm panellər və ya çox aşağı havalandırma panelləri

- Raflar altında: Perforasiya edilmiş panelləri server qəbul zonaları ilə uyğunlaşdırın

- Piyada yolları: Rahatlıq üçün aşağı havalandırma (30%) və ya bərk panellər

Tələb olunan alətlər

- Lazer səviyyəsi və ya fırlanan lazer

- Emiş kuboku paneli qaldırıcısı

- Ölçü lenti

- Torpaqlama testi üçün multimetr (keçirici zolaqlar göstərilibsə)

Müqayisə – Huahong Perforasiya Paneli ilə Standart Perforasiyalı Kafel

Ümumi Müştəri Narahatlıqlarının Həlləri

Niyə Huahong Döşəmə Delikli Panelləri Seçin

İstehsal Mükəmməlliyi

- Polad: Qatılaşdırılmış soyuq haddelenmiş polad lövhə

- formalaşdıran: Bir parça ştamplama – zəif qaynaq nöqtələri yoxdur

- Perforasiya: Dəqiq zımbalama, vahid paylama, çapıq yoxdur

- Səthi: Fosfatlama + elektrostatik püskürtmə

- Keyfiyyət: Huahong və Ouli ikili marka nəzarəti

Performans Zəmanətləri

- Havalandırma dərəcəsi: göstərildiyi kimi 30% - 60%

- Elastik deformasiya: yük altında ≤ 2.0mm

- Düzlük: ≤ 0,5 mm-dən 600 mm-dən çox

- Antistatik: SJ/T 10796-2001 uyğun gəlir

- Yük tutumu: FS662 - FS2000 modelləri mövcuddur

Bir Pəncərə Xidməti

- Havalandırma dərəcəsinin fərdiləşdirilməsi

- Model seçimi təlimatını yükləyin

- Sistemin dizaynı və planlaşdırılması

- Çatdırılma ilə material təchizatı

- Professional quraşdırma (istəyə görə)

- 5 illik zəmanət və texniki dəstək

Xülasə

TheDelikli Panel -danHuahong mərtəbəsiməlumat mərkəzinin soyudulması üçün dəqiq həlldir. Bir parça ştamplama ilə qalınlaşdırılmış soyuq haddelenmiş polad yüksək möhkəmlik və yük qabiliyyətini təmin edir. Burrs olmayan vahid perforasiyalar hətta hava axını və təhlükəsiz idarəetməni təmin edir. Fərdiləşdirilə bilən ventilyasiya dərəcəsi (30%-60%) xüsusi istilik yükü tələblərinə uyğundur. Antistatik müalicə həssas avadanlıqları qoruyur. Standart 600×600 mm ölçü istənilən qaldırılmış döşəmə şəbəkəsinə uyğundur. 5 illik zəmanət, ikili brend keyfiyyətə nəzarət (Huahong və Ouli) və tam layihə dəstəyi ilə dəstəklənir.

Effektiv soyutma, etibarlı güc və davamlı performans üçün Huahong Perforasiya Panelini seçin.
