Ağıllı Hava axını yüksəldilmiş mərtəbə

Ağıllı Hava axını qaldırılmış mərtəbə | Yüksək Sıxlıqlı Məlumat Mərkəzləri üçün Dəqiq Soyutma

Ənənəvi məlumat mərkəzinin soyudulması enerji sərf edir. Soyuq hava təsadüfi olaraq dağılır, avadanlıqdan yan keçir və serverin etibarlılığını təhdid edən qaynar nöqtələr buraxır. TheAğıllı Hava axını yüksəldilmiş mərtəbə -danHuahong mərtəbəsibu problemi həll edir. Bu aktiv soyutma sistemi dəyişən sürətli ventilyatorları və temperatur sensorlarını birbaşa standart 600×600 mm qaldırılmış döşəmə panellərinə inteqrasiya edərək, hədəflənmiş hava axınını serverlərin ehtiyac duyduğu yerə çatdırır.

Ağıllı hava axını qaldırılmış mərtəbə nədir?

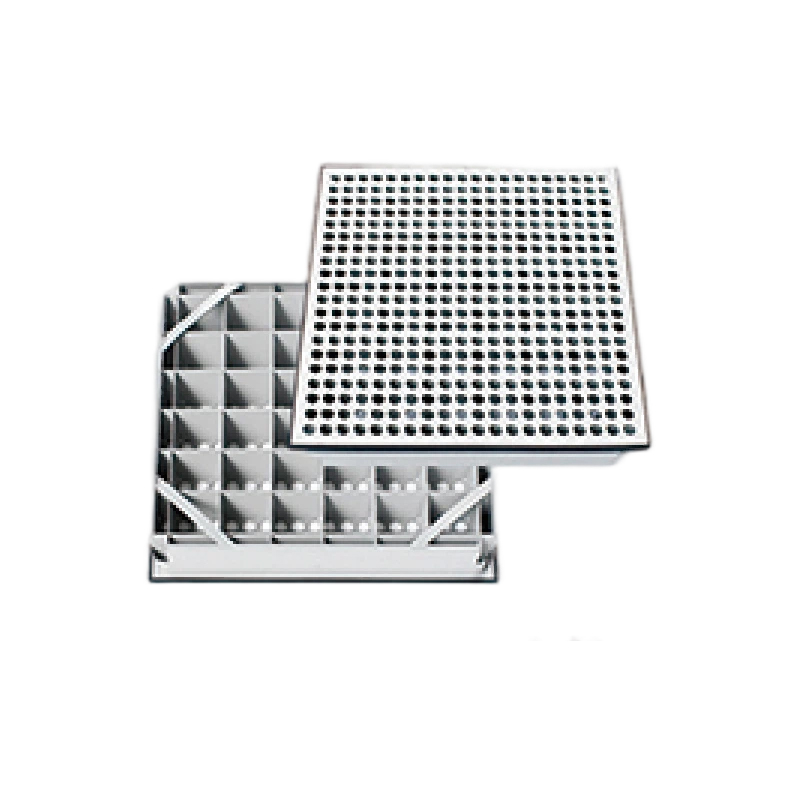

AnAğıllı Hava axını yüksəldilmiş mərtəbə qaldırılmış mərtəbə məlumat mərkəzlərində standart perforasiya edilmiş plitələri əvəz edən aktiv soyutma cihazıdır. O, ventilyasiya barmaqlığından, EC fırçasız fanatlardan və ağıllı temperatur nəzarət sistemindən ibarətdir. Bölmə birbaşa standart 600×600 mm qaldırılmış döşəmə açılışına quraşdırılır və yeraltı hava plenumuna qoşulur.

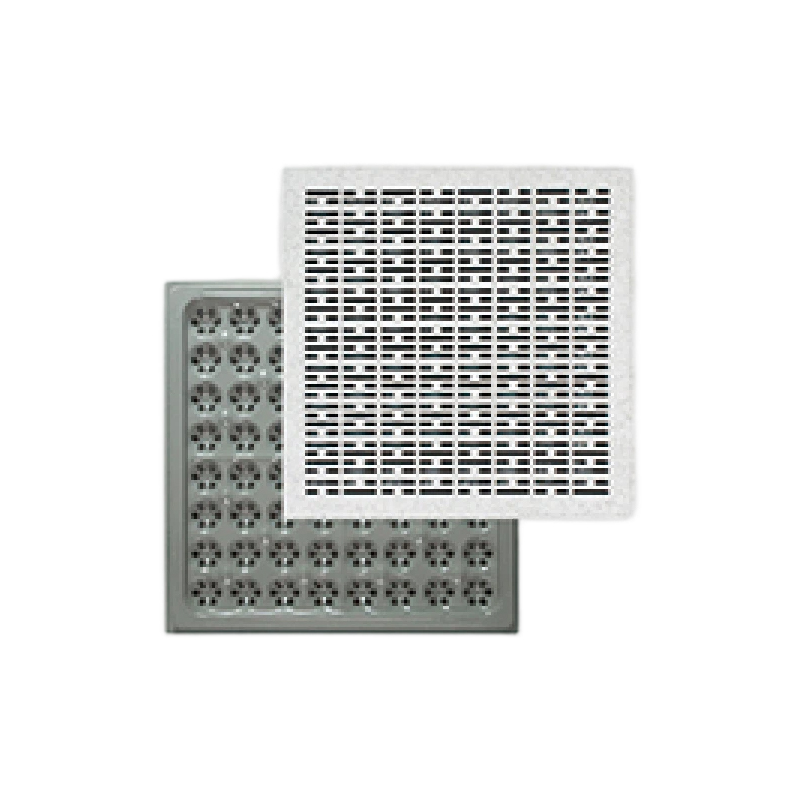

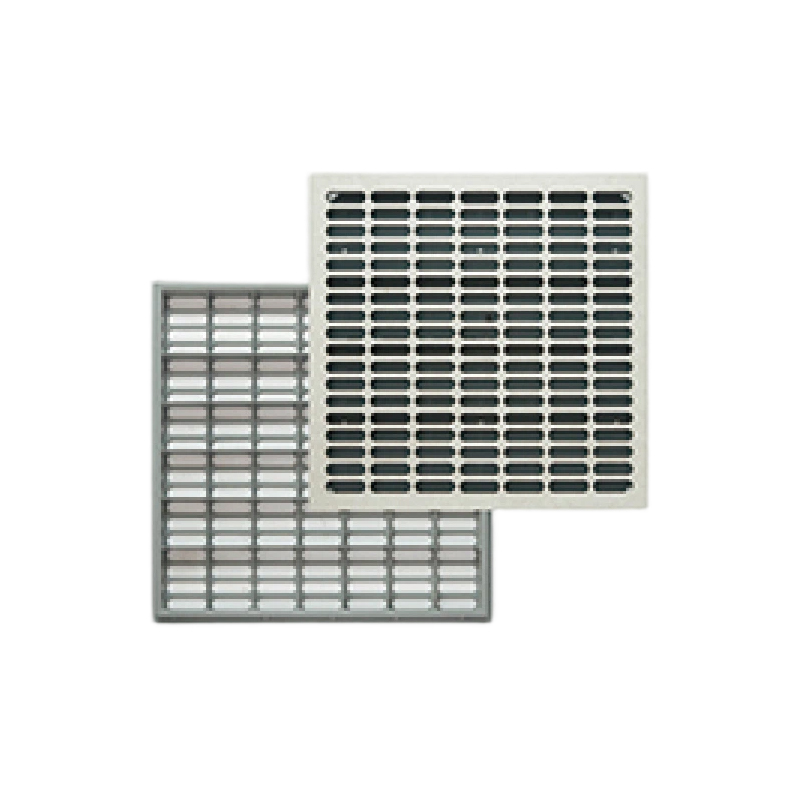

Sistem komponentləri

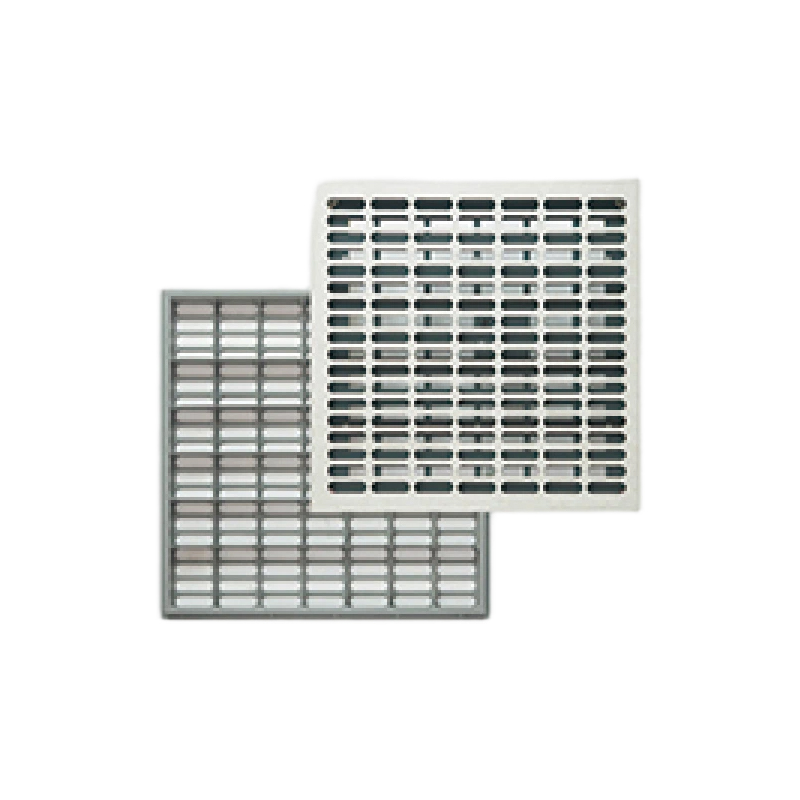

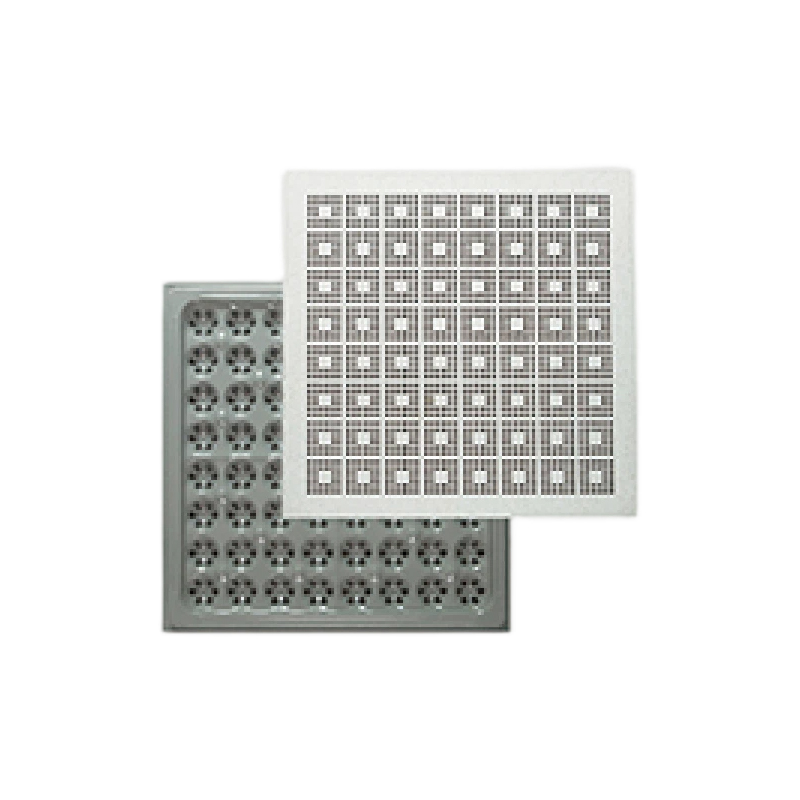

Mövcud Konfiqurasiyalar

- Tək fan qurğusu – Xüsusi qaynar nöqtələrin məqsədyönlü şəkildə soyudulması üçün

- Dörd fan qurğusu – Orta və yüksək sıxlıqlı şkaflarda daha yüksək hava axını tələbləri üçün

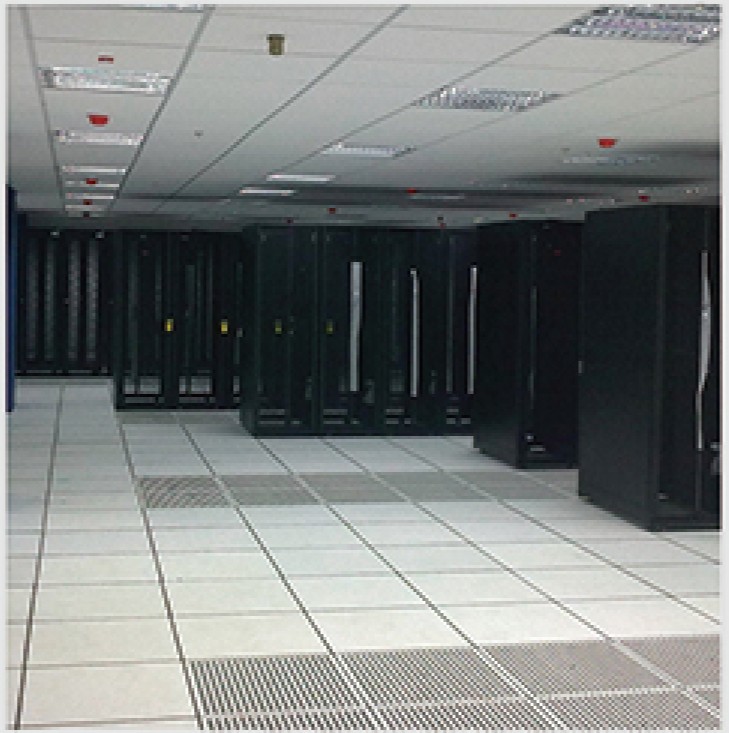

Ağıllı hava axını soyutma necə işləyir

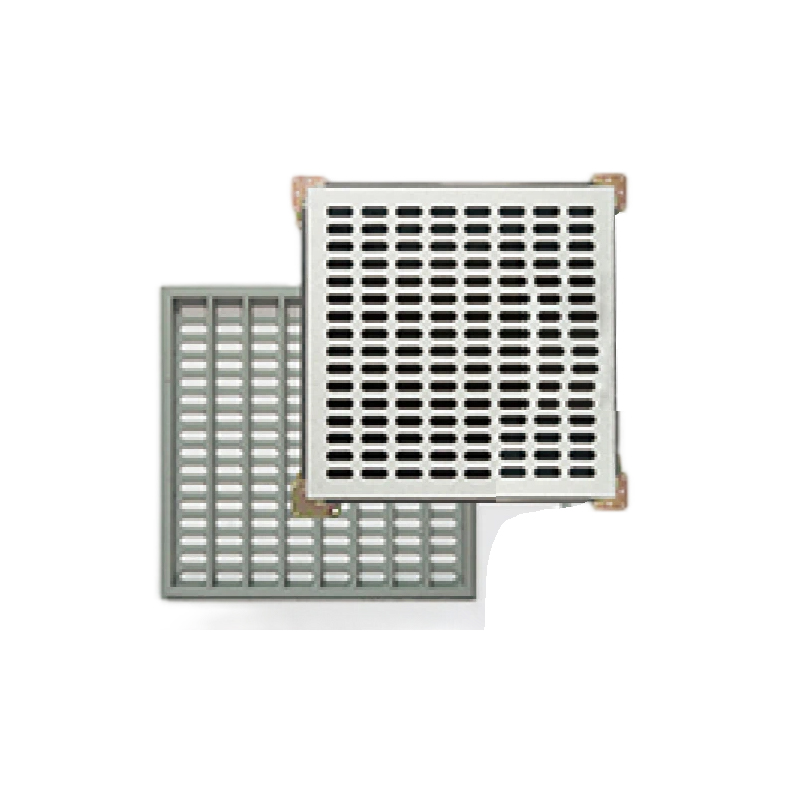

Ənənəvi perforasiya edilmiş plitələr soyuq havanı şaquli olaraq buraxaraq, tez-tez rafların qəbulunu tamamilə qaçıran diffuz bir şleyf yaradır. Tədqiqatlar göstərir ki, verilən havanın 40-60%-i pis konfiqurasiya edilmiş koridorlardakı avadanlıqları keçə bilir.

Ağıllı Fərq

TheAğıllı Hava axını yüksəldilmiş mərtəbə qapalı dövrə idarəetmə sistemindən istifadə edir:

1. Sensorlar monitor server çarxının arxa tərəfindəki işlənmiş havanın temperaturu

2. Nəzarət modulu hesablayır tələb olunan soyutma qabiliyyəti

3. Fan sürətini tənzimləyir dəqiq hava axını təmin etmək üçün avtomatik

4. Soyuq hava hədəfləri server otaqdan deyil, birbaşa qəbul edir

Hava axını nümunəsinin müqayisəsi

Texniki Spesifikasiyalar

Məhsul parametrləri

Yük Tutumu Seçimləri

Fiziki Ölçülər

Əsas üstünlüklər

1. Yerli Qaynar Nöqtələri aradan qaldırır

- Yüksək sıxlıqlı server kabinetlərinə birbaşa soyutma

- Kompüter otağında əlavə yer tələb olunmur

- Orta və yüksək sıxlıqlı yerləşdirmələr üçün effektivdir

2. Əhəmiyyətli Enerji Qənaəti

- Hava təchizatının dəqiqliyini artırır

- CRAC fanının iş yükünü azaldır

- Ənənəvi soyutma ilə müqayisədə aşağı əməliyyat xərcləri

3. Ölçəklənən Yerləşdirmə

- Yalnız yeni yüksək sıxlıqlı serverlər üçün lazım olan yerdə quraşdırın

- Data mərkəzi böyüdükcə tədricən genişləndirin

- Həm təmir, həm də yeni layihələr üçün sərfəli

4. Ultra nazik dizayn

- Ümumi hündürlüyü cəmi 180 mm

- Minimum 300 mm plenum üçün uyğundur

- Mövcud qaldırılmış döşəmə qurğularında işləyir

5. Ağıllı Nəzarət

- Quraşdırılmış temperatur sensorları

- Serverin egzoz temperaturu əsasında avtomatik fan sürətinin tənzimlənməsi

- Real vaxt rejimində soyutma tələbinə uyğunluğunu təmin edir

6. Etibarlı Ünsiyyət

- RS485 interfeys standartı

- MODBUS protokol dəstəyi

- Qrup nəzarəti və statusun monitorinqi qabiliyyəti

7. Sakit və Sabit Əməliyyat

- Sinüs dalğasının DC tezliyinin çevrilməsi texnologiyası

- Standart fanatlardan daha səssiz

- Ehtiyatla ikili enerji təchizatı

Ağıllı Hava axını qaldırılmış mərtəbə haqqında tez-tez verilən suallar

1-ci sual: Ağıllı hava axını ilə qaldırılmış döşəmə standart perforasiya edilmiş kafeldən nə ilə fərqlənir?

Cavab: Fərq aktiv və passiv soyutmadır. Astandart perforasiya edilmiş kafel passiv bir cihazdır - sadəcə döşəmənin altındakı plenumdan soyuq havanın otağa qalxmasına imkan verən deşiklərə malikdir. Hava axını nəzarətsizdir; o, tez-tez server qəbulunu qaçıran diffuz şleyfdə şaquli olaraq dağılır və yan keçirmə hava axını yaradır (təchiz edilən havanın 40-60%-i avadanlıqları keçə bilər). AnAğıllı Hava axını yüksəldilmiş mərtəbə biraktiv soyutma cihazı öz EC fanı və temperatur nəzarət sistemi ilə. O, serverin egzoz temperaturuna nəzarət edir və lazım olan yerdə hədəflənmiş hava axınını çatdırmaq üçün fan sürətini avtomatik tənzimləyir. Bu, qaynar nöqtələri aradan qaldırır, bypass hava axınını 15-25%-ə qədər azaldır və dayanıqlı rəf sıxlığını 5-7kVt-dan rack başına 8-12kV-a qədər artıra bilər. Orta və yüksək sıxlıqlı şkafları olan məlumat mərkəzləri üçün ağıllı sistem daha effektivdir.

S2: Quraşdırma üçün tələb olunan minimum qaldırılmış mərtəbə hündürlüyü nədir?

Cavab: TheAğıllı Hava axını yüksəldilmiş mərtəbə minimum plenum hündürlüyünü tələb edir300 mm (təxminən 12 düym). Bölmənin özü cəmi 180 mm hündürlüyündə ultra nazik dizayna malikdir. Bu, əksər standart qaldırılmış döşəmə qurğularına uyğun gəlir. Müqayisə üçün qeyd edək ki, ənənəvi yeraltı hava paylama sistemləri adətən 300-450 mm plenum hündürlüyü ilə işləyir. Minimum 300 mm bu sistemi həm yeni tikinti, həm də plenum hündürlüyünün məhdud ola biləcəyi yenidənqurma layihələri üçün uyğun edir. Müəyyən etməzdən əvvəl, mövcud qaldırılmış döşəmə boşluğunu ölçün. Plenumunuz 300 mm-dən azdırsa, əlaqə saxlayınHuahong mərtəbəsi aşağı profilli alternativləri və ya yeraltı kanalizasiya həllərini müzakirə etmək.

3-cü sual: Sistem nə qədər hava axını təmin edəcəyinə necə qərar verir?

Cavab: Sistem a istifadə edirqapalı dövrə nəzarət alqoritmi serverin egzoz temperaturuna əsaslanır. Bu necə işləyir. Server şkafının havanın boşaldılması tərəfində yerləşən temperatur sensorları işlənmiş havanın temperaturunu ölçür. Daxili idarəetmə modulu bu oxunu təyin edilmiş qiymətlərlə müqayisə edir. Egzoz temperaturu yüksək olarsa (qeyri-kafi soyutma olduğunu göstərir), modul daha çox soyuq hava çatdırmaq üçün fan sürətini artırır. Egzoz temperaturu aşağı olarsa, modul enerjiyə qənaət etmək üçün fan sürətini azaldır. Bu avtomatik tənzimləmə soyutmanın tələblərə dəqiq cavab verməsini təmin edir – həddindən artıq soyutma, aşağı soyutma yoxdur. Sistem həmçinin qrup nəzarəti və uzaqdan monitorinq üçün RS485 interfeysi və MODBUS protokolu vasitəsilə bina idarəetmə sistemləri ilə inteqrasiya oluna bilər.

4-cü sual: Ağıllı Hava Axını Döşəmələri tədricən tətbiq oluna bilərmi, yoxsa onları bir anda hər yerdə quraşdırmalıyam?

Cavab: Tədricən yerləşdirmə əsas üstünlükdür bu sistemin. Topdan dəyişikliklər tələb edən ənənəvi soyutma təkmilləşdirmələrindən fərqli olaraq,Ağıllı Hava axını yüksəldilmiş mərtəbə quraşdırıla biləryalnız lazım olan yerdə. Məsələn, əgər sizdə standart sıxlıqlı və yüksək sıxlıqlı server şkaflarının qarışığı varsa, ağıllı qurğuları yalnız qaynar nöqtələrin meydana gəldiyi yüksək sıxlıqlı rəflərin qarşısında quraşdırın. Standart perforasiya edilmiş plitələr başqa yerlərdə qalır. Məlumat mərkəziniz böyüdükcə və sıxlıq artdıqca, zamanla daha çox ağıllı vahidlər əlavə edə bilərsiniz. Bu miqyaslılıq sistemi qənaətcil edir – siz yalnız ehtiyac duyduğunuz soyutma üçün ödəyirsiniz. Yenidənqurma layihələri üçün bu, xüsusilə dəyərlidir, çünki siz əvvəlcə problemli sahələri hədəfləyə və büdcənin imkan verdiyi kimi həlli genişləndirə bilərsiniz.

Yük tutumu nədir? Avadanlıq birbaşa bu döşəmə panellərinə otura bilərmi?

Cavab: Bəli. TheAğıllı Hava axını yüksəldilmiş mərtəbə standart qaldırılmış döşəmə panelləri ilə eyni yüksək möhkəmlikli polad-sement substratından istifadə edir. Vahid yük reytinqi≥1000kq (təxminən 2200 funt). Bu o deməkdir ki, server rəfləri, UPS qurğuları və digər avadanlıqlar struktur narahatlıqları olmadan birbaşa hava axını panellərinin üzərinə və ya onlara bitişik yerləşdirilə bilər. Mövcud yük modelləri FS1250 (567 KG konsentrat) ilə FS2500 (1134 KG konsentrat) arasında dəyişir. Əksər məlumat mərkəzi tətbiqləri üçün FS1500 və ya FS2000 modelləri geniş tutum təmin edir. Havalandırma barmaqlığı avadanlıq yüklərini deformasiya olmadan dəstəkləmək üçün nəzərdə tutulmuşdur. Həmişə xüsusi yük tələblərini ilə yoxlayınHuahong mərtəbəsi avadanlığın spesifikasiyasına əsasən.

S6: Sistem binanın idarə edilməsi və ya DCIM proqramı ilə əlaqə saxlayırmı?

Cavab: Bəli. Hər biriAğıllı Hava axını yüksəldilmiş mərtəbə vahid standart daxildirRS485 rabitə interfeysi iləMODBUS protokolu* dəstək. Bu, aşağıdakılarla inteqrasiya etməyə imkan verir:

- Bina İdarəetmə Sistemləri (BMS)

- Data Center İnfrastruktur İdarəetmə (DCIM) proqramı

- Mərkəzləşdirilmiş soyutma idarəetmə platformaları

İmkanlara daxildir: çoxlu ventilyator bloklarına qrup nəzarəti, vəziyyətin yoxlanılması (fan sürəti, temperatur, nasazlıq şəraiti), uzaqdan təyin edilmiş nöqtənin tənzimlənməsi və həyəcan bildirişi. Böyük məlumat mərkəzləri üçün bu inteqrasiya onlarla və ya yüzlərlə vahiddə koordinasiyalı soyutma idarəetməsini təmin edir. [Huahong Floor] protokol sənədləri və inteqrasiya dəstəyi təmin edir.

S7: Standart perforasiya edilmiş plitələrlə müqayisədə nə qədər enerjiyə qənaət edə bilərəm?

Cavab: Enerji qənaəti konfiqurasiyaya görə dəyişir, lakin dəqiq hava axınının idarə edilməsinə dair tədqiqatlar əhəmiyyətli azalmaları göstərir. İstiqamətli və ağıllı hava axını sistemləri fan enerji istehlakını azalda bilər15-25% yenidənqurma qurğularında. Qənaət üç amildən irəli gəlir.Birinci, təkmilləşdirilmiş ΔT (delta temperaturu) – soyuq hava server girişlərinə çatdıqda, serverlər hər CFM üçün daha çox istilik udur və CRAC qurğularına fan sürətini azaltmağa imkan verir.İkinci, azaldılmış bypass hava axını – soyutma avadanlığı əvəzinə otaq havası ilə qarışan daha az soyuq hava.üçüncü, aşağı plenum statik təzyiq tələbləri – ağıllı plitələr hər CFM üçün daha effektiv soyutma təmin etdiyi üçün qurğular döşəmə altındakı təzyiqi 0,08-0,12 düymdən 0,05-0,08 düym su sütununa qədər azalda bilər. Tipik 500 kVt İT yük məlumat mərkəzi üçün ventilyator enerjisinin 20% azaldılması hər il minlərlə dollara qənaət edə bilər. -dən soyutma qiymətləndirməsini tələb edinHuahong mərtəbəsi layihəyə aid təxminlər üçün.

Quraşdırma Tələbləri

Quraşdırmadan əvvəl yoxlama siyahısı

-  Döşəmə plenumunun hündürlüyü minimum 300 mm

-  Enerji əlçatanlığı (ikili qidalanma tövsiyə olunur)

-  Qrup nəzarəti üçün RS485 rabitə kabeli

-  Döşəmə təmiz və səviyyəlidir

-  Standart 600 mm mərkəzlərdə postament şəbəkəsi

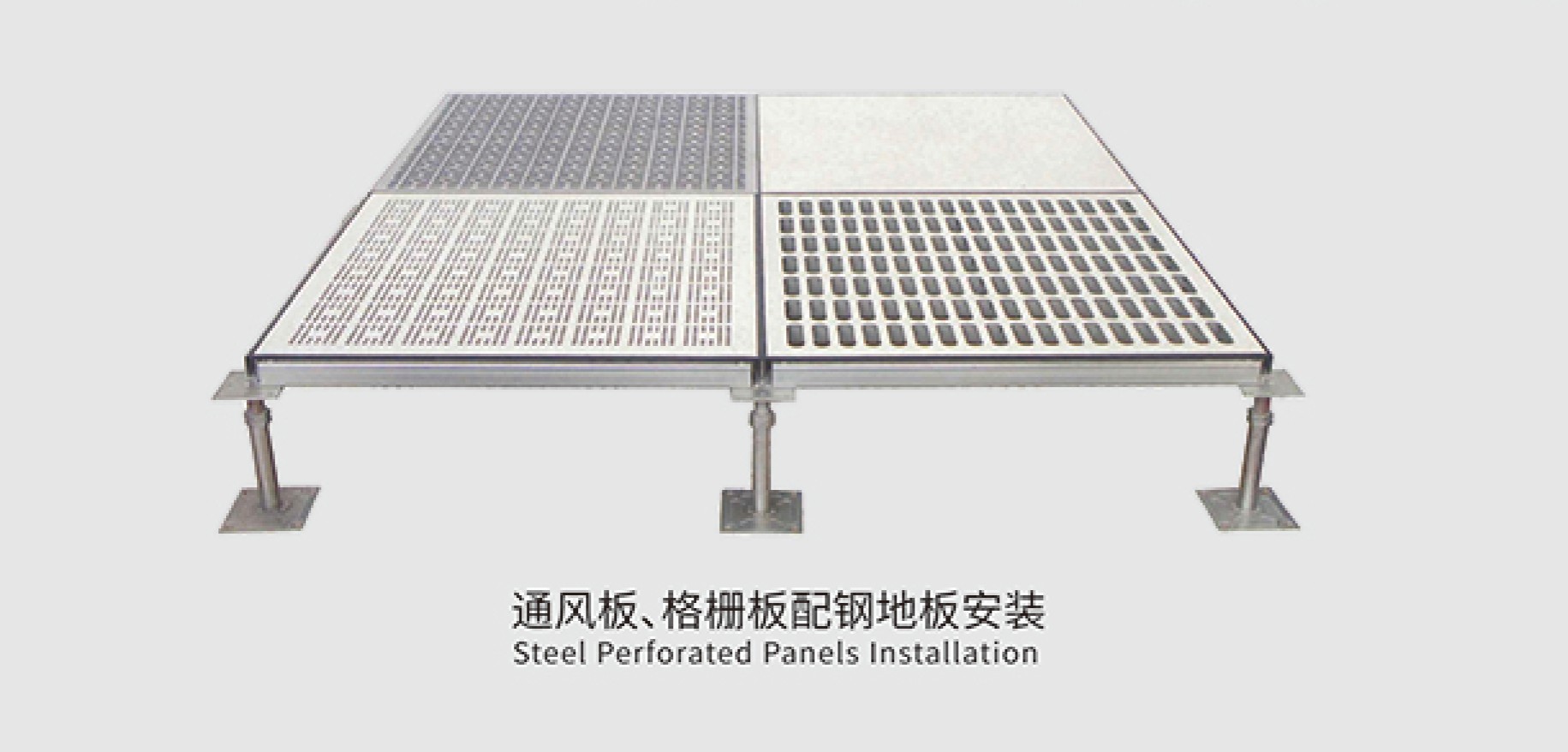

Quraşdırma addımları

1. Mövcud perforasiya edilmiş və ya bərk döşəmə panelini çıxarın

2. Piyadanın hündürlüyünü və səviyyəsini yoxlayın

3. Ağıllı Hava axını qurğusunu açılışa qoyun

4. Elektrik və rabitə kabellərini birləşdirin

5. Cihazı dayaq sisteminə bərkidin

6. MODBUS vasitəsilə idarəetmə parametrlərini konfiqurasiya edin

7. Temperatur sensorunun cavabını və fan modulyasiyasını yoxlayın

Tələb olunan alətlər

- Standart emiş kuboku panel qaldırıcısı

- Elektrik birləşmələri üçün tornavida

- Gücü yoxlamaq üçün multimetr

- Konfiqurasiya üçün MODBUS proqramı ilə noutbuk

Niyə [Huahong Floor] Ağıllı Hava Axını Sistemini Seçməlisiniz

Keyfiyyət Təminatı

- EC azarkeşləri – Sinüs dalğasının DC tezliyinin çevrilməsi texnologiyası

- Ultra nazik dizayn - Ümumi hündürlüyü cəmi 180 mm

- Yüksək havalandırma dərəcəsi – >65% açıq sahə

- İkili enerji təchizatı - Etibarlılıq üçün lazımsız

- Standart ayaq izi – 600×600 mm istənilən qaldırılmış döşəmə şəbəkəsinə uyğundur

Tam Dəstək

- Soyutmanın qiymətləndirilməsi və sistemin dizaynı

- Yük hesablanması və vahid seçimi

- Çatdırılma ilə material təchizatı

- Quraşdırma təlimatı (yerdə və ya uzaqdan)

- 5 illik zəmanət və texniki dəstək

Xülasə

TheAğıllı Hava axını yüksəldilmiş mərtəbə -dan Huahong mərtəbəsi məlumat mərkəzinin soyumasını passivdən aktivə çevirir. EC fanatları, temperatur sensorları və avtomatik idarəetmə hədəflənmiş hava axınını serverlərin ehtiyac duyduğu yerə çatdırır. İsti nöqtələri aradan qaldırın. Bypass hava axını azaldın. Fanın enerji istehlakını azaldın. Sıxlıq artdıqca miqyasda yerləşdirmə. Standart 600×600 mm ayaq izi istənilən qaldırılmış mərtəbəyə uyğundur. Ultra nazik 180 mm dizayn minimum 300 mm plenum ilə işləyir.

Ağıllı soyutma seçin. seçinHuahong mərtəbəsi.
